Instrucciones
Usted tiene las siguientes opciones en este simulador para moléculas pequeñas tanto inorgánicas como orgánicas.
- En la parte superior, aparecen los botones 2D y 3D para que pueda observar el modelo en dos o tres dimensiones.
- A continuación se presenta el modelo en dos o tres dimensiones.
- "Search" puede ser utilizado para buscar alguna molécula, escribiendo el nombre en inglés, por ejemplo al escribir, sulphuric acid (ácido sulfúrico).
- Color de fondo, sirve seleccionar el color del fondo del modelo en tres dimensiones.
- Acercar +, acerca el modelo.
- Acercar -, aleja el modelo.
- Girar X, Y, Z, para girar el modelo en tres dimensiones en los ejes x, y, z.
- Alambres, varillas y pelotas y varillas, para cambiar el modelo en tres dimensiones en esas representaciones.
- Energía, aparce en la parte superior la energía de la molécula en kJ/mol o kcal/mol.
- Minmizar por MMFF94, normalmente las estructuras iniciales que se crean en los simuladores poseen energías mucho mayores a las que tendría un objeto real, por esta razón, se utilizan algoritmos para calcular las posiciones y fuerzas originales, con el objetivo de minimizarlas y que sean más realistas.
- Arrastrar Minimizar, usted puede arrastrar un átomo, soltarlo y entonces el sistema hace un cálculo de minimización de energía.
- Simetría, muestra los planos de simetría en la molécula.
- Editar, puede editar la molécula agragando o quitando átomos y enlaces.
- Superficie VDW, la superficie de van der Waals de una molécula es una representación abstracta o modelo de esa molécula, que ilustra dónde, en términos muy generales, podría haber una superficie para la molécula en función de los cortes duros de los radios de van der Waals para átomos individuales, y representa una superficie a través de la cual la molécula podría concebirse interactuando con otras moléculas.
- PEM es el mapa de potencial electrostático.
- Carga parcial calcula la carga parcial de cada átomo.
- Tetraedros, para el caso que exista alguna átomo tetraédrico.
- Dipolos enlaces, para ver el los dipolos de todos los enlaces.
- Dipolo molecular, para ver el momento dipolar resultante de toda la molécula.
- Hibridación sp, sp2 y sp3, para ver la hibridacion del átomo de carbono.
- Anillo aromático, muestra los anillos aromáticos.
- Heteroátomo, muestra los heteroátomos en heterociclos.
- C quiral (nomenclatura R/S) y E/Z para isomería geométrica en alquenos, los descriptores R/S permiten indicar en un compuesto orgánico la configuración (la disposición espacial de los sustituyentes) de un carbono o centro quiral, estereocentro o centro estereogénico, que es el caso de un átomo de carbono con cuatro sustituyentes diferentes. Se añade R o S entre paréntesis como prefijo delante del nombre de la molécula orgánica. En caso de ser más de uno el centro estereogénico, separados por coma se indica el descriptor R o S de cada uno, precedido del número o localizador que identifica su posición.
- Invertir R/S, para cambiar la quiralidad.
- Nomenclatura E/Z en Alquenos, el sistema tradicional para nombrar los isómeros geométricos de un alqueno, en el que los mismos grupos están dispuestos de manera diferente, es nombrarlos como cis o trans. Sin embargo, es fácil encontrar ejemplos donde el sistema cis-trans no se aplica fácilmente.
- N electrones, O electrones y S electrones, para ver los electrones libres del nitrógeno, oxígeno y azufre.
- C primario, C secundario, C terciario, C cuaternario, identifica la clasificación de los átomos de carbono.
- Dadores y aceptores de puentes de hidrógeno, señala los átomos que pueden dar o aceptar puentes de hidrógeno
- Botón 2D, cuando escoge el botón 2D, la aplicación tiene su propio menú y quedan inhabilitados todos los botones 3D.
Laboratorio de IA: Tu Copiloto de Estudio
Aprende a usar la Inteligencia Artificial Científica
La IA no sirve solo para dar respuestas, sino para profundizar el pensamiento clínico y farmacológico. Aquí tienes "Prompts" avanzados para desafiar tu comprensión de las fórmulas químicas:
1. Fórmulas y Diagnóstico Médico
La importancia de las fórmulas en medicina.
2. Modelos Moleculares en Farmacología
Visualización 3D y diseño de fármacos.
3. Grupos Funcionales y Reactividad
La clave de la química orgánica.
4. Isomería y Fórmulas
Cuando la misma fórmula produce moléculas diferentes.
Introducción a la Química Orgánica
Visualización Molecular: El Estetoscopio del Siglo XXI
Bienvenido al punto de partida de la Química Orgánica Médica. En tu práctica clínica diaria, recetarás moléculas que interactúan con el cuerpo humano a escala microscópica. Para comprender cómo cura un fármaco, cómo se absorbe o por qué produce un efecto adverso, no basta con memorizar fórmulas planas en un papel. Necesitas "ver" la molécula en tres dimensiones, rotarla, sentir su volumen y entender sus cargas eléctricas. Para lograr esto de forma interactiva y científica en esta plataforma, utilizaremos dos herramientas computacionales líderes:
JSME (Editor Molecular 2D)
Es el equivalente a un plano de construcción bidimensional. Te permite dibujar, modificar y estructurar enlaces y átomos en una superficie plana. Es la forma clásica en que un médico lee una estructura química en una de las fichas del vademécum o en una receta médica.
JSmol (Visor Molecular 3D)
Es el motor de renderizado tridimensional interactivo. Traduce el plano plano 2D en una molécula real y dinámica. Te permite rotar la estructura 360 grados, medir ángulos, calcular su volumen real y simular su comportamiento físico.
Mol* (Visor Macromolecular)
Es el estándar de oro moderno en visualización macromolecular web (utilizado por el RCSB PDB). Permite explorar de forma fluida estructuras biológicas gigantescas (proteínas, ADN, virus) y analizar cómo encajan los fármacos. En esta página, verás un ejemplo de esta tecnología de punta al explorar la interacción del Ibuprofeno acoplado en la enzima COX-1.
¿Qué puedes determinar con las herramientas del simulador y por qué te importa en Medicina?
El simulador incluye controles y botones avanzados diseñados para responder preguntas críticas sobre farmacología y fisiología clínica:
- Modelos de Representación (Varillas, Esferas, VDW): El modelo de esferas o Superficie de van der Waals (VDW) muestra el volumen espacial real (nube de electrones) del compuesto. Esto es fundamental para entender el modelo de "Llave y Cerradura": un fármaco solo aliviará el dolor si su silueta tridimensional encaja milimétricamente en la cavidad del receptor celular o enzima diana (como las ciclooxigenasas COX).
- Minimización de Energía (MMFF94): Las moléculas en nuestro cuerpo no son estáticas ni adoptan formas al azar; buscan la posición de menor tensión y mayor estabilidad. Al usar algoritmos de minimización de energía, la computadora calcula la conformación espacial tridimensional más probable y activa que la molécula adoptará dentro del torrente sanguíneo del paciente.
- Potencial Electrostático (PEM) y Cargas Parciales: Las zonas rojas en el mapa representan alta densidad de electrones (carga negativa), y las zonas azules representan baja densidad (carga positiva). Esto explica la farmacodinámica: cómo la molécula de un analgésico se une y se "pega" eléctricamente a los residuos de aminoácidos de una proteína receptora mediante enlaces de hidrógeno o fuerzas electrostáticas.
- Estereoquímica y Quiralidad (Carbono R/S y Alquenos E/Z): En medicina, la forma espacial derecha o izquierda (quiralidad) de un átomo de carbono puede marcar la diferencia entre la vida y la muerte. Por ejemplo, en el ibuprofeno, solo el enantiómero (S)-ibuprofeno alivia el dolor, mientras que en otros medicamentos (como la infame talidomida), un isómero cura y el otro causa graves malformaciones. El simulador te permite identificar centros quirales y quiralidad absoluta al instante.
- Clasificación Química (Carbonos 1°/2°/3°/4° y Dadores/Aceptores de H): Estas propiedades dictan la farmacocinética (ADME - Absorción, Distribución, Metabolismo y Excreción). Los carbonos y sus ramificaciones lipofílicas facilitan que una molécula cruce membranas celulares y la barrera hematoencefálica, mientras que los dadores y aceptores de puentes de hidrógeno determinan su solubilidad en el plasma sanguíneo y su eliminación renal.
Reflexión Clínica:
A medida que explores las moléculas de esta página y uses los simuladores, no pienses en ellas como dibujos abstractos. Míralas como las llaves químicas microscópicas que regulan la vida, curan enfermedades y alivian el sufrimiento de tus futuros pacientes.
Modelos Moleculares en la Práctica Médica
En el campo de las ciencias médicas, la química orgánica no es una disciplina de abstracciones teóricas; la forma física tridimensional de las moléculas dicta directamente su función y eficacia biológica en el cuerpo humano. Para comprender cómo interactúan los fármacos con nuestros receptores celulares, los químicos y farmacólogos construyen modelos a escala. Como modelo protagonista para explorar estos conceptos, utilizaremos el , un conocido analgésico y antiinflamatorio no esteroideo (AINE) que recetarás con gran frecuencia en tu práctica clínica.
- Modelo de esqueleto (alambres): Este modelo dibuja únicamente las líneas de los enlaces que conectan los átomos, omitiendo los núcleos atómicos. En farmacología, es excelente para identificar rápidamente el "esqueleto" estructural del compuesto. En el caso del ibuprofeno, te permite apreciar con claridad su esqueleto de carbono central, incluyendo su característico anillo aromático (benceno) que forma el núcleo de la molécula.
- Modelo de varillas y esferas: En esta representación se le otorga el mismo protagonismo a los átomos (esferas de colores según el elemento) y a los enlaces (varillas). Es la herramienta ideal para estudiar los ángulos de enlace, comprender la flexibilidad de la molécula y observar cómo se ramifican las cadenas laterales del ibuprofeno en el espacio.
- Modelo de esferas (compacto o de volumen espacial): Este modelo representa el volumen real que ocupa la nube electrónica de cada átomo, mostrando una forma molecular maciza y global a costa de ocultar los enlaces internos.
Conexión Clínica - La Llave y la Cerradura Enzimática: El volumen espacial tridimensional del modelo de esferas es crítico en la medicina. Para que el ibuprofeno alivie el dolor del paciente, su volumen y silueta deben encajar de manera milimétrica en el sitio activo (la "cerradura") de las enzimas ciclooxigenasas (COX-1 y COX-2). Al acoplarse físicamente en esta cavidad tridimensional, bloquea el acceso de las moléculas precursoras e impide la producción de prostaglandinas (los mensajeros químicos del dolor y la inflamación). Una pequeña alteración en este volumen espacial provocaría que el fármaco no encaje, anulando su efecto terapéutico.
Históricamente, los modelos de varillas y esferas se construían con esferas de madera con perforaciones y espigas de conexión. Desde los años sesenta, los modelos de plástico de bajo costo han sido fundamentales para entrenar la intuición y percepción espacial tridimensional del cerebro. En los laboratorios de investigación médica modernos, los modelos físicos coexisten con sofisticados modelos computacionales interactivos de alta precisión para acelerar el diseño de nuevos fármacos.
El Futuro de tu Práctica: Farmacología Computacional
Los modelos físicos clásicos de madera y plástico que sostienes con tus manos son fundamentales en tu formación inicial; entrenan a tu cerebro para traducir imágenes planas en estructuras tridimensionales con volumen. Sin embargo, en tu práctica médica actual y futura, la farmacología computacional representa el verdadero estándar de oro. Hoy en día, los científicos no atornillan esferas físicas, sino que usan potentes supercomputadoras para simular el acoplamiento molecular (molecular docking) de fármacos en proteínas humanas a nivel atómico.
¡Rompe la cuarta pared escolar! Explora el Dexketoprofeno en 3D interactivo
Además del ibuprofeno, explora el modelo tridimensional del Dexketoprofeno, un potente analgésico y antiinflamatorio enantioméricamente puro (isómero activo del ketoprofeno). Puedes cargarlo directamente aquí usando el simulador JSmol, o bien abrir el visor molecular oficial de PubChem (NIH) en tu teléfono o computadora para análisis más avanzados:
Fórmulas Químicas: El "Mapamundi" de las Moléculas
Para estudiar y comunicar las complejas estructuras tridimensionales de las moléculas en soportes bidimensionales planos (como una hoja de papel, una pantalla o una receta médica), los científicos han diseñado diferentes representaciones gráficas denominadas **fórmulas químicas**. Piensa en esto como en la cartografía: un globo terráqueo tridimensional es la representación física más fiel de la Tierra, pero para viajar o estudiar geografía, "aplastamos" ese globo hasta convertirlo en un **mapamundi plano**. Este proceso de proyección introduce ciertas distorsiones y simplificaciones, pero hace que la información sea extremadamente fácil de escribir, transportar e interpretar.
Para ilustrar los cuatro mapas cartográficos o fórmulas más utilizadas en medicina, analizaremos la molécula de nuestro fármaco protagonista, el Ibuprofeno:
- Fórmula empírica: Proporciona la proporción de números enteros más sencilla entre los átomos que forman el compuesto. En el caso del ibuprofeno, la proporción es de 13 carbonos, 18 hidrógenos y 2 oxígenos. Dado que el número 13 es un número primo y no comparte divisores comunes con 18 y 2, esta relación no se puede simplificar más. Por lo tanto, su fórmula empírica es idéntica a su fórmula molecular: C13H18O2.
- Fórmula molecular: Expresa el número real y exacto de átomos de cada elemento presentes en una sola molécula. Para el ibuprofeno, esta es C13H18O2. En tu práctica médica, esta fórmula es de vital importancia en monografías farmacológicas e informes analíticos para identificar la composición de masa atómica absoluta de un principio activo.
- Fórmula estructural: Es el mapa plano detallado. Muestra gráficamente cómo están conectados todos los átomos entre sí y el tipo de enlace (simple o doble) que los une. En el ibuprofeno, esta fórmula dibuja explícitamente cada enlace C-H, C-C, C=O y O-H, revelando la conectividad del anillo aromático y las ramificaciones laterales. Es sumamente descriptiva, pero compleja y tardada de dibujar a mano.
- Fórmula estructural condensada: Es el método taquigráfico predilecto por químicos orgánicos, farmacólogos y médicos. Omite la mayoría de los enlaces simples individuales y agrupa los átomos adyacentes para ahorrar espacio sin perder de vista la conectividad clave. Para el ibuprofeno, se representa como: (CH3)2CHCH2C6H4CH(CH3)COOH. Aquí puedes identificar rápidamente los grupos metilo terminales, la cadena de enlace, el anillo de benceno central (C6H4) y el grupo funcional activo terminal (COOH), permitiendo una rápida lectura visual de la arquitectura del fármaco.
Visor Interactivo de Moléculas
Cargando...
Clasificación por Grupos Funcionales: El "Pasaporte Biológico" de tu Prescripción
En el fascinante mundo de la medicina y la farmacología, los miles de compuestos orgánicos existentes no se estudian de forma aislada. En su lugar, se agrupan en familias o funciones químicas según los patrones de su arquitectura molecular. Cuando un compuesto pertenece a una familia específica, su comportamiento clínico está dictado por un átomo o grupo de átomos en particular: el grupo funcional. Este es la región químicamente activa y reactiva de la molécula, responsable de enlazarse con los receptores celulares para producir un efecto terapéutico (la farmacodinamia).
Para comprender esto de forma práctica, hagamos un zoom cinematográfico sobre nuestro protagonista, el e identifiquemos sus dos componentes esenciales:
1. El Grupo Funcional Activo
En un extremo del ibuprofeno encontramos el grupo ácido carboxílico (-COOH). Este grupo funcional es la "cabeza reactiva" de la molécula. Al ingresar al sitio activo de las enzimas COX-1 y COX-2, el grupo carboxilo interactúa y forma un enlace de hidrógeno crítico con un residuo de aminoácido específico (la Arginina 120). Esta unión química es la que bloquea físicamente la enzima, inhibiendo la cascada del dolor y la fiebre en tu paciente.
2. El Radical R como "Pasaporte Biológico"
El resto de la molécula —compuesto por un anillo bencénico central y ramificaciones de hidrocarburos— se denomina genéricamente radical R. Lejos de ser una porción inerte o aburrida, el radical R actúa como el verdadero "pasaporte biológico" del fármaco. Este pasaporte lipofílico es el que gobierna la farmacocinética (absorción, distribución, metabolismo y excreción - ADME): le otorga la solubilidad en grasas necesaria para atravesar las membranas de las células intestinales, viajar en el torrente sanguíneo unido a albúmina y cruzar las barreras celulares para llegar al sitio inflamado.
Así, mientras el grupo funcional ejecuta la acción terapéutica directa en el receptor, el radical R asegura que la molécula logre viajar con éxito a través del cuerpo humano hasta su destino. Esta dualidad es la base del diseño farmacológico moderno.
Podcast: Fórmulas Químicas y Representación Molecular
Escucha la narración explicativa sobre los distintos tipos de fórmulas químicas y la representación de moléculas orgánicas.
Video Educativo: Fórmulas Químicas y Representación Molecular
Visualiza una explicación detallada sobre los distintos tipos de fórmulas químicas y la representación de moléculas orgánicas.
Presentación en PDF: Fórmulas Químicas y Representación Molecular
Para mejor experiencia en celular, abre la presentación directamente:
Abrir Presentación PDFVisualiza la Presentación.

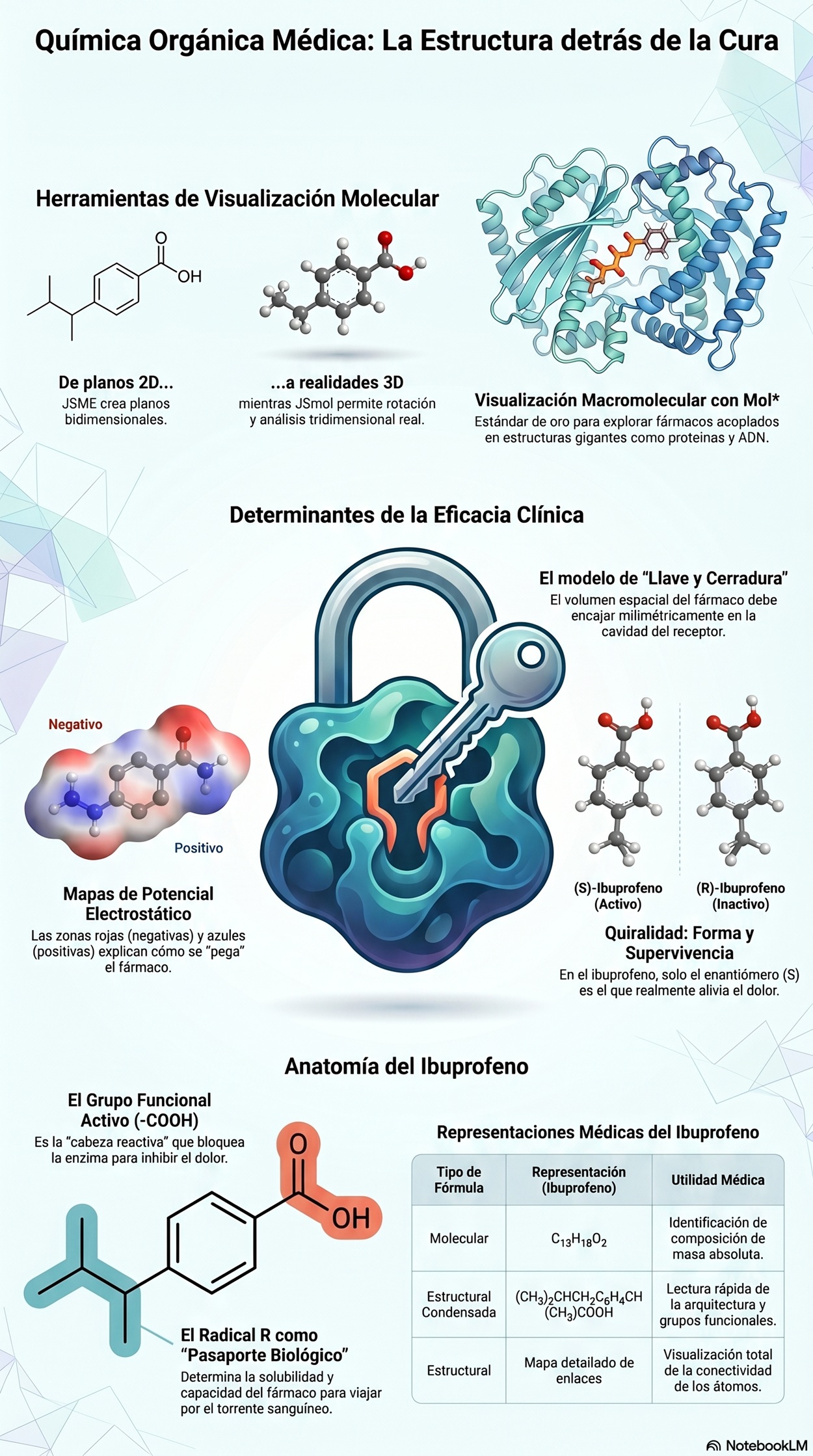

Infografía: Fórmulas Químicas
- 1. ¿Cuáles son los dos botones principales en la parte superior del simulador molecular para cambiar la perspectiva de visualización?
- 2. ¿Qué función tiene el botón "Search" en el simulador?
- 3. Describe brevemente qué hace la opción "Minmizar por MMFF94".
- 4. ¿Cuál es el propósito de la "Superficie VDW"?
- 5. ¿Qué representa el "PEM"?
- 6. ¿Qué permiten indicar los descriptores R/S para un átomo de carbono?
- 7. Menciona uno de los modelos moleculares clásicos descritos en el texto.
- 8. ¿Cuál es el modelo molecular que destaca el volumen ocupado por cada átomo a expensas de la claridad de los enlaces?
- 9. ¿Cuál es el tipo de fórmula química que proporciona la menor cantidad de información?
- 10. ¿Qué se omite típicamente en una fórmula estructural condensada para simplificar su representación?
- 11. ¿Qué representa la sigla ADME en farmacocinética y qué propiedad molecular la dicta principalmente?
- 12. ¿Cuál es la diferencia de efecto clínico entre los dos enantiómeros tridimensionales del ibuprofeno?
- 13. ¿Con qué aminoácido específico del sitio activo de la enzima COX-1 forma un enlace de hidrógeno crítico el grupo carboxilo del ibuprofeno?
- 14. ¿Qué es el acoplamiento molecular (molecular docking) en el contexto de la farmacología computacional?
- 15. ¿Qué medicamento se destaca en el texto como un analgésico enantioméricamente puro (isómero activo puro)?
-
Compara y contrasta los diferentes tipos de modelos moleculares clásicos (esqueleto, varillas y esferas, y esferas) en términos de lo que representan y cuándo son más útiles para el estudio de la estructura molecular.
-
Explica cómo los simuladores computacionales han impactado el estudio de la química orgánica y por qué han reemplazado en gran medida a los modelos moleculares clásicos según el texto.
-
Describe los diferentes tipos de fórmulas químicas (empírica, molecular, estructural y estructural condensada), explicando la cantidad de información que proporciona cada una y por qué la fórmula estructural condensada es comúnmente utilizada por los químicos orgánicos.
-
Analiza la importancia de la minimización de energía (utilizando algoritmos como MMFF94) en los simuladores moleculares para obtener representaciones más realistas de las estructuras.
-
Explica cómo la clasificación de los compuestos orgánicos en familias según sus grupos funcionales ayuda a comprender sus propiedades características y reactividad.
-
Explica la analogía cartográfica entre un mapamundi plano y las fórmulas químicas bidimensionales, detallando qué distorsiones y utilidades introduce cada una al representar moléculas tridimensionales reales.
-
Describe cómo interactúa químicamente el grupo funcional ácido carboxílico (-COOH) del ibuprofeno con la enzima COX-1 a nivel de su sitio activo para bloquear la producción de prostaglandinas y aliviar el dolor.
-
Analiza cómo el radical R (anillo bencénico e isobutilo) del ibuprofeno funciona como su "pasaporte biológico" e influye directamente en sus fases de farmacocinética (ADME).
