Instrucciones
Usted tiene las siguientes opciones en este simulador para moléculas pequeñas tanto inorgánicas como orgánicas.
- En la parte superior, aparecen los botones 2D y 3D para que pueda observar el modelo en dos o tres dimensiones.
- A continuación se presenta el modelo en dos o tres dimensiones.
- "Search" puede ser utilizado para buscar alguna molécula, escribiendo el nombre en inglés, por ejemplo al escribir, sulphuric acid (ácido sulfúrico).
- Color de fondo, sirve seleccionar el color del fondo del modelo en tres dimensiones.
- Acercar +, acerca el modelo.
- Acercar -, aleja el modelo.
- Girar X, Y, Z, para girar el modelo en tres dimensiones en los ejes x, y, z.
- Alambres, varillas y pelotas y varillas, para cambiar el modelo en tres dimensiones en esas representaciones.
- Energía, aparce en la parte superior la energía de la molécula en kJ/mol o kcal/mol.
- Minmizar por MMFF94, normalmente las estructuras iniciales que se crean en los simuladores poseen energías mucho mayores a las que tendría un objeto real, por esta razón, se utilizan algoritmos para calcular las posiciones y fuerzas originales, con el objetivo de minimizarlas y que sean más realistas.
- Arrastrar Minimizar, usted puede arrastrar un átomo, soltarlo y entonces el sistema hace un cálculo de minimización de energía.
- Simetría, muestra los planos de simetría en la molécula.
- Editar, puede editar la molécula agragando o quitando átomos y enlaces.
- Superficie VDW, La superficie de van der Waals de una molécula es una representación abstracta o modelo de esa molécula, que ilustra dónde, en términos muy generales, podría haber una superficie para la molécula en función de los cortes duros de los radios de van der Waals para átomos individuales, y representa una superficie a través de la cual la molécula podría concebirse interactuando con otras moléculas.
- PEM es el mapa de potencial electrostático.
- Carga parcial calcula la carga parcial de cada átomo.
- Tetraedros, para el caso que exista alguna átomo tetraédrico.
- Dipolos enlaces, para ver el los dipolos de todos los enlaces.
- Dipolo molecular, para ver el momento dipolar resultante de toda la molécula.
- Hibridación sp, sp2 y sp3, para ver la hibridacion del átomo de carbono.
- Anillo aromático, muestra los anillos aromáticos.
- Heteroátomo, muestra los heteroátomos en heterociclos.
- C quiral (nomenclatura R/S) y E/Z para isomería geométrica en alquenos, los descriptores R/S permiten indicar en un compuesto orgánico la configuración (la disposición espacial de los sustituyentes) de un carbono o centro quiral, estereocentro o centro estereogénico, que es el caso de un átomo de carbono con cuatro sustituyentes diferentes. Se añade R o S entre paréntesis como prefijo delante del nombre de la molécula orgánica. En caso de ser más de uno el centro estereogénico, separados por coma se indica el descriptor R o S de cada uno, precedido del número o localizador que identifica su posición.
- Invertir R/S, para cambiar la quiralidad.
- Nomenclatura E/Z en Alquenos, el sistema tradicional para nombrar los isómeros geométricos de un alqueno, en el que los mismos grupos están dispuestos de manera diferente, es nombrarlos como cis o trans. Sin embargo, es fácil encontrar ejemplos donde el sistema cis-trans no se aplica fácilmente.
- N electrones, O electrones y S electrones, para ver los electrones libres del nitrógeno, oxígeno y azufre.
- C primario, C secundario, C terciario, C cuaternario, identifica la clasificación de los átomos de carbono.
- Dadores y aceptores de puentes de hidrógeno, señala los átomos que pueden dar o aceptar puentes de hidrógeno
- Botón 2D, cuando escoge el botón 2D, la aplicación tiene su propio menú y quedan inhabilitados todos los botones 3D.
Laboratorio de IA: Tu Copiloto de Estudio
Aprende a usar la Inteligencia Artificial Científica
La IA no sirve solo para dar respuestas, sino para profundizar el pensamiento clínico y farmacológico. Aquí tienes "Prompts" avanzados para desafiar tu comprensión del carbono:
1. El Carbono y la Vida
Por qué la vida se basa en el carbono y no en el silicio.
2. Hibridación de Orbitales y Geometría
Visualización espacial de los enlaces.
3. Alótropos del Carbono y Medicina
Del grafito y diamante a la nanotecnología.
4. Clasificación de Carbonos en Fármacos
Reactividad clínica según la posición.
5. Estereoquímica y Quiralidad en Medicina
Enantiómeros, Talidomida e Ibuprofeno.
6. Reactividad de Carbocationes y Metabolismo
Efecto inductivo, hiperconjugación y lanosterol.
Introducción a la Química Orgánica
Características del Átomo de Carbono

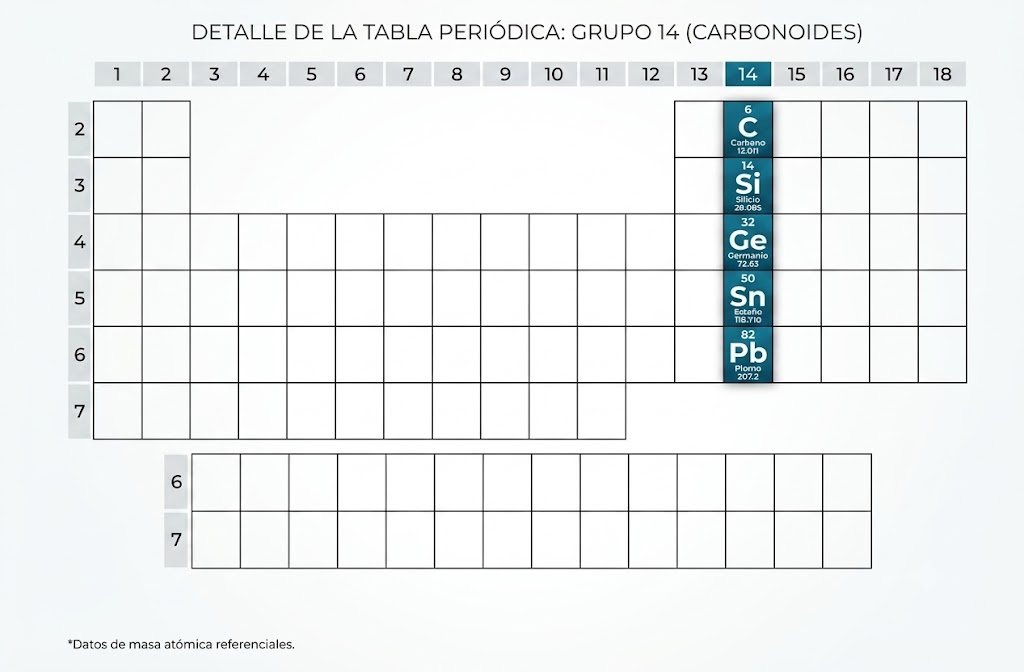

El Grupo 14 (anteriormente conocido como grupo IVA o familia del carbono) de la tabla periódica está conformado por los siguientes elementos: carbono (C), silicio (Si), germanio (Ge), estaño (Sn) y plomo (Pb).
El carbono y el silicio son los elementos más importantes. El primero por ser el componente fundamental de la química de los organismos vivos (bioquímica y fisiología); el segundo por ser el más abundante de los componentes del suelo y las rocas en la corteza terrestre.
El carbono es el primer miembro del grupo IV y, después del hidrógeno, es el elemento que forma el mayor número de compuestos conocidos, debido a su facilidad de combinación con otros carbonos y con otros elementos.
Las distintas formas del mismo elemento que difieren en el enlazamiento se llaman alótropos, o formas alotrópicas; el diamante, grafito, grafeno, fullerenos (buckybolas), nanotubos y el carbono amorfo son alótropos. Los alótropos difieren en propiedades físicas y químicas. Por ejemplo, la densidad del diamante (3.51 g/cm³) es mayor que la del grafito (2.22 g/cm³). Mientras que los alótropos clásicos tienen un papel industrial establecido, las formas nanotecnológicas del carbono ofrecen aplicaciones médicas revolucionarias:
- Grafeno: Esta lámina bidimensional de carbono con hibridación sp2 posee una conductividad eléctrica sobresaliente y gran superficie de contacto. En medicina se aplica en **biosensores moleculares** capaces de detectar anticuerpos, virus o biomarcadores de cáncer en tiempo real, y en **andamios biocompatibles para regeneración tisular** (particularmente en la reparación de conexiones neuronales y crecimiento óseo).
- Fullerenos (Buckybolas): Moléculas esféricas huecas de carbono (como el C60) con hibridación sp2. Se investigan para el **transporte y liberación dirigida de fármacos** (encapsulando quimioterápicos para ser transportados directamente al tumor, evitando daños sistémicos) y como potentes **antioxidantes y neuroprotectores** capaces de neutralizar radicales libres en terapias para isquemias o enfermedades neurodegenerativas.
- Nanotubos de carbono: Cilindros huecos formados por láminas de grafeno enrolladas, con hibridación sp2 y diámetros del orden de nanómetros. En medicina se investigan para: transporte dirigido de fármacos (su interior tubular permite cargar moléculas terapéuticas y funcionalizar su superficie externa con anticuerpos que reconocen selectivamente células tumorales); terapia fototérmica contra el cáncer (absorben radiación infrarroja cercana y generan calor localizado que destruye células cancerosas sin dañar el tejido sano circundante); biosensores de diagnóstico ultrasensibles (su excepcional conductividad eléctrica los convierte en transductores capaces de detectar biomarcadores a concentraciones extremadamente bajas); e ingeniería de tejidos (actúan como andamios nanoestructurados que promueven el crecimiento de células óseas y neuronales para la regeneración tisular).
El grafito es más estable que el diamante, en condiciones ordinarias. Sin embargo, hay que romper demasiados enlaces carbono-carbono para que el diamante se transforme en grafito. Para romper los enlaces se requiere energía, y para transformar el diamante en grafito se requeriría además un tiempo extremadamente largo.
Los átomos de carbono forman enlaces unos con otros originando largas cadenas que pueden ser lineales, ramificadas o anillares. Además, una misma fórmula molecular puede dar lugar a múltiples compuestos distintos gracias a la isomería (diferentes arreglos de los mismos átomos) y a la enantiomería (moléculas que son imágenes especulares entre sí). Gracias a estas propiedades existen más de 160 millones de compuestos del carbono, mientras que en la química inorgánica o mineral sólo existen unos 6 millones de compuestos aproximadamente.
La causa de este extraordinario número de compuestos radica en una combinación única de propiedades del átomo de carbono:
En primer lugar, el carbono es tetravalente: posee cuatro electrones de valencia que le permiten formar hasta cuatro enlaces covalentes simultáneos, ya sean simples, dobles o triples. Esto le otorga una versatilidad geométrica que muy pocos elementos poseen. En segundo lugar, su posición central en la tabla periódica (electronegatividad intermedia de 2.5) le permite unirse tanto con elementos electronegativos (O, N, S, halógenos) como con el hidrógeno, generando una enorme variedad de grupos funcionales. En tercer lugar, el enlace C–C es excepcionalmente fuerte (aproximadamente 346 kJ/mol) y estable, lo que permite la catenación: la formación de largas cadenas lineales, ramificadas y cíclicas de átomos de carbono enlazados entre sí, sin que la estructura se descomponga fácilmente. Finalmente, como ya se explicó, la isomería y la enantiomería multiplican exponencialmente las posibilidades: a medida que una cadena crece, crece también el número de formas en que los mismos átomos pueden organizarse en el espacio, dando origen a compuestos con propiedades completamente distintas.
- Isomería: Es el fenómeno por el cual dos o más compuestos químicos, llamados isómeros, poseen la misma fórmula molecular (los mismos átomos en igual cantidad) pero difieren en la forma en que esos átomos están organizados o dispuestos en el espacio. Esta diferencia estructural puede provocar que compuestos con idéntica composición tengan propiedades físicas, químicas y biológicas completamente distintas.
- Enantiómeros: Son un tipo especial de isómeros llamados estereoisómeros. Dos enantiómeros tienen exactamente la misma fórmula y la misma conectividad entre átomos, pero son imágenes especulares no superponibles, es decir, se relacionan entre sí como la mano derecha y la mano izquierda (de ahí el término quiralidad, del griego cheir = mano). Aunque comparten casi todas las propiedades fisicoquímicas, interactúan de manera diferente con entornos biológicos, como enzimas y receptores, lo que tiene enormes consecuencias en farmacología.
- Talidomida: Un enantiómero alivia las náuseas matutinas en el embarazo, mientras que el otro isómero es altamente teratogénico —del griego teras (monstruo, malformación) y génesis (origen), es decir, capaz de provocar defectos en el desarrollo del embrión—, causando malformaciones graves (focomelia) en el feto.
- Ibuprofeno: El isómero (S)-ibuprofeno posee el efecto analgésico y antiinflamatorio deseado, mientras que el isómero (R)-ibuprofeno es inactivo, aunque el cuerpo puede convertir parcialmente uno en el otro.
Clasificación de los átomos de carbono e hidrógeno
Los átomos de carbono en una estructura de un compuesto orgánico, se pueden clasificar de acuerdo al número de carbonos a los cuales estén unidos, y los átomos de hidrógeno también tienen una clasificación que corresponde al átomo de carbono al cual están enlazados.
- Estabilidad de Intermediarios: En las reacciones orgánicas, cuando un carbono pierde
un enlace, forma un intermediario cargado llamado carbocatión. Un carbocatión sobre un
carbono terciario (rodeado de otros 3 carbonos que le donan densidad electrónica) es muchísimo
más estable que uno secundario o primario. Este principio es fundamental en bioquímica:
Orden de estabilidad de carbocationes:
\[\ce{CH3+}\text{ (metilo)} < \ce{R-CH2+}\text{ (1°)} < \ce{R2CH+}\text{ (2°)} < \ce{R3C+}\text{ (3°)}\] Donde R = grupo alquilo donador de densidad electrónica por efecto inductivo (+I)- Biosíntesis de terpenos y colesterol: En la ruta del mevalonato, el óxido de
escualeno se cicliza para formar lanosterol (precursor del colesterol). Esta reacción
ocurre a través de una cascada de carbocationes terciarios, cada uno más estable que el
anterior. Si alguno de estos intermediarios fuera primario, la reacción no procedería y el
organismo no podría sintetizar colesterol, hormonas esteroideas (cortisol, estrógenos,
testosterona) ni vitamina D.
Ciclización del escualeno (simplificada):
\[\ce{C30H50O} \xrightarrow[\text{OSC}]{\ce{R3C+}} \ce{C30H50O} \xrightarrow{\text{19 pasos}} \ce{C27H46O}\] \[\text{Óxido de escualeno} \rightarrow \text{Lanosterol} \rightarrow \text{Colesterol}\] Enzima: oxidoescualeno ciclasa (OSC). Cada intermediario es un carbocatión terciario estabilizado. - Metabolismo del ibuprofeno: El ibuprofeno
(C13H18O2) posee un carbono terciario junto al
grupo ácido carboxílico. La enzima CYP2C9 del citocromo P450 oxida preferentemente los
carbonos primarios del grupo isobutilo (más accesibles), produciendo metabolitos
hidroxilados que son más solubles en agua y fáciles de excretar. Si la oxidación ocurriera
en el carbono terciario, se generaría un intermediario más estable pero con actividad
farmacológica alterada.
Hidroxilación del ibuprofeno por CYP2C9:
\[\ce{(CH3)2CHCH2-C6H4-CH(CH3)COOH + O2 + NADPH + H+}\] \[\xrightarrow{\text{CYP2C9}}\] \[\ce{HOCH2CH(CH3)CH2-C6H4-CH(CH3)COOH + H2O + NADP+}\] La oxidación ocurre en el C primario del grupo isobutilo (\(\ce{-CH3 -> -CH2OH}\)) - El caso de la talidomida: Este fármaco
(C13H10N2O4) tiene un centro quiral
(carbono terciario con 4 sustituyentes diferentes). El enantiómero R es un sedante eficaz,
pero el S es teratogénico. En el organismo, la interconversión entre ambos enantiómeros
ocurre a través de un intermediario enólico cuya estabilidad depende directamente del
entorno del carbono quiral, lo que hace imposible administrar solo el isómero seguro.
Racemización de la talidomida (in vivo):
\[(R)\text{-Talidomida (sedante)} \rightleftharpoons \underset{\text{pH } \approx 7.4}{[\text{enol intermedio}]} \rightleftharpoons (S)\text{-Talidomida (teratogénica)}\] La tautomería ceto-enólica en el C* quiral (\(\ce{C13H10N2O4}\)) permite la interconversión espontánea a pH fisiológico.
- Biosíntesis de terpenos y colesterol: En la ruta del mevalonato, el óxido de
escualeno se cicliza para formar lanosterol (precursor del colesterol). Esta reacción
ocurre a través de una cascada de carbocationes terciarios, cada uno más estable que el
anterior. Si alguno de estos intermediarios fuera primario, la reacción no procedería y el
organismo no podría sintetizar colesterol, hormonas esteroideas (cortisol, estrógenos,
testosterona) ni vitamina D.
- Metabolismo Hepático: Las enzimas del citocromo P450 en el hígado oxidan los fármacos
para poder eliminarlos. Los carbonos terciarios y secundarios, al poseer diferentes
estabilidades de enlace y accesibilidad espacial, reaccionan con velocidades muy distintas. La
vida media de fármacos cotidianos (como analgésicos o antibióticos) en el organismo depende
directamente de qué tipo de carbonos posean en sus sitios activos de degradación enzimática.
Reacción general del citocromo P450:
\[\ce{R-H + O2 + NADPH + H+ -> R-OH + H2O + NADP+}\] Donde \(\ce{R-H}\) es el sustrato (fármaco) y \(\ce{R-OH}\) es el metabolito hidroxilado más polar y excretable.
La siguiente imagen ilustra los diferentes tipos de átomos de carbono según su clasificación:
- El carbono metílico es aquel que no se encuentra unido a ningún otro átomo de carbono (como en el metano, CH4). Contiene 4 hidrógenos metílicos.
- El carbono primario es aquel que se encuentra unido a un átomo de carbono y contiene 3 hidrógenos primarios.
- El carbono secundario es aquel que se encuentra unido a 2 átomos de carbono y contiene 2 hidrógenos secundarios.
- El carbono terciario es aquel que se encuentra unido a 3 átomos de carbono y contiene 1 hidrógeno terciario.
- El carbono cuaternario es aquel que se encuentra unido a 4 átomos de carbono y no contiene ningún hidrógeno.
Practica con el Simulador: Clasificador de Carbonos
Para reforzar estos conceptos, esta página cuenta con un Simulador de Clasificación de Carbonos que te permite dibujar cualquier estructura orgánica y ver en tiempo real cómo se clasifica cada átomo de carbono (metílico, primario, secundario, terciario o cuaternario) y cada átomo de hidrógeno.
¿Cómo funciona? Utilizas herramientas de construcción molecular para agregar átomos, crear enlaces simples, dobles o triples, y el simulador clasifica automáticamente cada carbono e hidrógeno con colores diferenciados. También puedes optimizar la geometría de la molécula para visualizarla de forma más realista.
Ejercicio: Clasifica el Átomo
A continuación encontrarás un ejercicio interactivo para poner a prueba lo que acabas de aprender sobre la clasificación de carbonos e hidrógenos.
- Se te presentará la estructura de un hidrocarburo simple (alcanos, cicloalcanos) o de un fármaco real (adrenalina, paracetamol, aspirina o ibuprofeno).
- Un átomo aparecerá resaltado en rojo y parpadeando. Tu tarea es identificar si ese átomo de carbono o hidrógeno es metílico, primario, secundario, terciario o cuaternario.
- Selecciona tu respuesta entre las opciones disponibles. Recibirás retroalimentación inmediata: verde si es correcta, rojo si no lo es (con la respuesta correcta indicada).
- Al finalizar las preguntas, verás tu puntuación total.
Clasifica el Átomo
¿Qué tipo de átomo es el resaltado?
Podcast: El Carbono
Escucha la narración explicativa sobre las características del átomo de carbono, sus alótropos y su clasificación.
Video Educativo: El Carbono
Visualiza una explicación detallada sobre el átomo de carbono, su estructura molecular y sus propiedades alotrópicas.
Presentación en PDF: El Carbono
Para mejor experiencia en celular, abre la presentación directamente:
Abrir Presentación PDFVisualiza la Presentación.

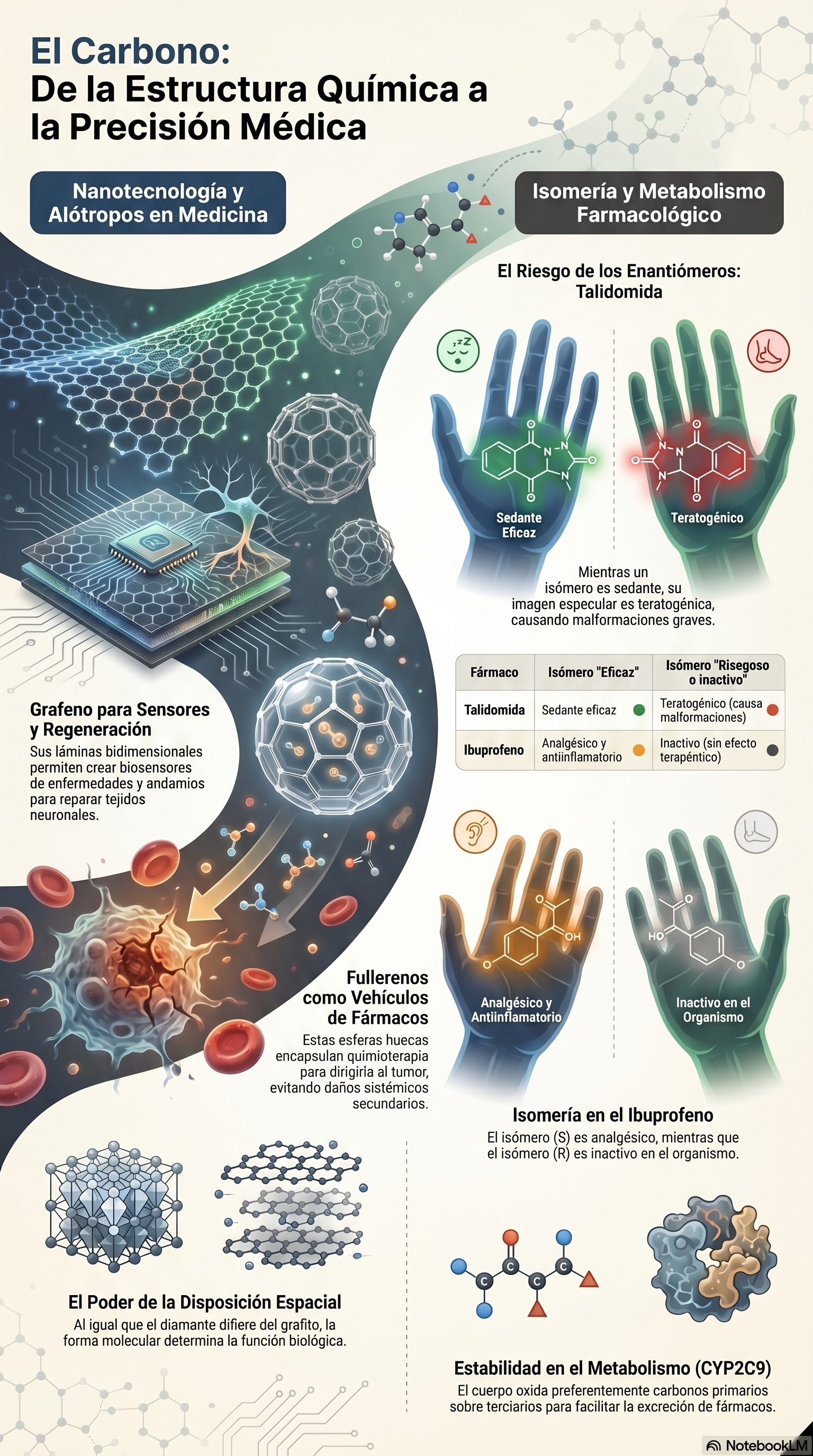

Infografía: El Carbono
- 1. ¿Qué propiedad del átomo de carbono se define como la capacidad de unirse consigo mismo para formar cadenas o anillos estables?
- 2. ¿Cuál es el orden de estabilidad decreciente para los intermediarios de carbocatión (de más estable a menos estable)?
- 3. ¿Cómo se denominan los isómeros que son imágenes especulares no superponibles entre sí?
- 4. ¿Qué enantiómero específico de la talidomida causaba malformaciones congénitas como la focomelia en los fetos?
- 5. ¿Qué enzima del citocromo P450 hepático es responsable del metabolismo e hidroxilación del ibuprofeno en humanos?
- 6. ¿Qué alótropo del carbono presenta hibridación sp3, enlaces covalentes en una red tetraédrica tridimensional y define el valor máximo (10) en la escala de dureza de Mohs?
- 7. ¿Qué tipo de carbonos son aquellos que están unidos covalentemente a tres átomos de carbono adicionales?
- 8. ¿Por qué la mezcla racémica de talidomida no pudo ser purificada y administrada de forma segura solo como el enantiómero (R) activo?
- 9. ¿Qué alótropo del carbono tiene hibridación sp2, es un excelente conductor de electricidad y se organiza en capas bidimensionales hexagonales?
- 10. ¿Qué efecto electrónico explica la estabilización de los carbocationes mediante la donación de densidad electrónica a través de enlaces sigma adyacentes?
- 11. ¿Qué estructura molecular esférica y hueca compuesta por 60 átomos de carbono (buckybola) se investiga para encapsular y transportar de forma dirigida fármacos quimioterapéuticos?
- 12. ¿Qué alótropo bidimensional del carbono de una sola capa atómica se utiliza para crear biosensores de diagnóstico y andamios biocompatibles en medicina regenerativa?
-
Compare y contraste las estructuras cristalinas y las propiedades físicas del grafito y
del diamante. ¿Cómo explica la teoría del enlace su abismal diferencia en dureza y
conductividad eléctrica?
-
Explique la relación entre la capacidad de catenación del carbono, la formación de
enlaces múltiples y el fenómeno de la isomería en la diversidad de compuestos orgánicos.
-
Analice las implicaciones farmacológicas y clínicas de la quiralidad a partir del caso
histórico de la talidomida. ¿Por qué es crítico evaluar de forma individual la actividad
de cada enantiómero de un fármaco quiral?
-
Explique cómo influye la clasificación de un átomo de carbono (primario, secundario,
terciario) en la estabilidad de un intermediario carbocatiónico. Mencione su relevancia
en procesos metabólicos como la biosíntesis del colesterol.
-
Con base en la estructura del Ibuprofeno, describa el papel de la enzima hepática CYP2C9
en su metabolismo y cómo la accesibilidad estérica y la reactividad de sus centros de
carbono influyen en las vías de hidroxilación u oxidación.
-
Explique cómo las nuevas nanoestructuras de carbono, como el grafeno, los fullerenos
(buckybolas) y los nanotubos de carbono, están revolucionando el campo de la medicina.
Describa al menos dos aplicaciones médicas prometedoras para cada uno de estos
alótropos.
