Instrucciones
Usted tiene las siguientes opciones en este simulador para moléculas pequeñas tanto inorgánicas como orgánicas.
- En la parte superior, aparecen los botones 2D y 3D para que pueda observar el modelo en dos o tres dimensiones.
- A continuación se presenta el modelo en dos o tres dimensiones.
- "Search" puede ser utilizado para buscar alguna molécula, escribiendo el nombre en inglés, por ejemplo al escribir, sulphuric acid (ácido sulfúrico).
- Color de fondo, sirve seleccionar el color del fondo del modelo en tres dimensiones.
- Acercar +, acerca el modelo.
- Acercar -, aleja el modelo.
- Girar X, Y, Z, para girar el modelo en tres dimensiones en los ejes x, y, z.
- Alambres, varillas y pelotas y varillas, para cambiar el modelo en tres dimensiones en esas representaciones.
- Energía, aparce en la parte superior la energía de la molécula en kJ/mol o kcal/mol.
- Minmizar por MMFF94, normalmente las estructuras iniciales que se crean en los simuladores poseen energías mucho mayores a las que tendría un objeto real, por esta razón, se utilizan algoritmos para calcular las posiciones y fuerzas originales, con el objetivo de minimizarlas y que sean más realistas.
- Arrastrar Minimizar, usted puede arrastrar un átomo, soltarlo y entonces el sistema hace un cálculo de minimización de energía.
- Simetría, muestra los planos de simetría en la molécula.
- Editar, puede editar la molécula agragando o quitando átomos y enlaces.
- Superficie VDW, La superficie de van der Waals de una molécula es una representación abstracta o modelo de esa molécula, que ilustra dónde, en términos muy generales, podría haber una superficie para la molécula en función de los cortes duros de los radios de van der Waals para átomos individuales, y representa una superficie a través de la cual la molécula podría concebirse interactuando con otras moléculas.
- PEM es el mapa de potencial electrostático.
- Carga parcial calcula la carga parcial de cada átomo.
- Tetraedros, para el caso que exista alguna átomo tetraédrico.
- Dipolos enlaces, para ver el los dipolos de todos los enlaces.
- Dipolo molecular, para ver el momento dipolar resultante de toda la molécula.
- Hibridación sp, sp2 y sp3, para ver la hibridacion del átomo de carbono.
- Anillo aromático, muestra los anillos aromáticos.
- Heteroátomo, muestra los heteroátomos en heterociclos.
- C quiral (nomenclatura R/S) y E/Z para isomería geométrica en alquenos, los descriptores R/S permiten indicar en un compuesto orgánico la configuración (la disposición espacial de los sustituyentes) de un carbono o centro quiral, estereocentro o centro estereogénico, que es el caso de un átomo de carbono con cuatro sustituyentes diferentes. Se añade R o S entre paréntesis como prefijo delante del nombre de la molécula orgánica. En caso de ser más de uno el centro estereogénico, separados por coma se indica el descriptor R o S de cada uno, precedido del número o localizador que identifica su posición.
- Invertir R/S, para cambiar la quiralidad.
- Nomenclatura E/Z en Alquenos, el sistema tradicional para nombrar los isómeros geométricos de un alqueno, en el que los mismos grupos están dispuestos de manera diferente, es nombrarlos como cis o trans. Sin embargo, es fácil encontrar ejemplos donde el sistema cis-trans no se aplica fácilmente.
- N electrones, O electrones y S electrones, para ver los electrones libres del nitrógeno, oxígeno y azufre.
- C primario, C secundario, C terciario, C cuaternario, identifica la clasificación de los átomos de carbono.
- Dadores y aceptores de puentes de hidrógeno, señala los átomos que pueden dar o aceptar puentes de hidrógeno
- Botón 2D, cuando escoge el botón 2D, la aplicación tiene su propio menú y quedan inhabilitados todos los botones 3D.
Laboratorio de IA: Tu Copiloto de Estudio
Aprende a usar la Inteligencia Artificial Científica
La IA no sirve solo para dar respuestas, sino para profundizar el pensamiento clínico y farmacológico. Aquí tienes "Prompts" avanzados para desafiar tu comprensión de la isomería constitucional y las series homólogas:
1. Isómeros de Función y Anestesia
Efecto biológico diferencial de isómeros del C₄H₁₀O.
2. Esqueleto Carbonado y Octanaje
Relación de la ramificación con la combustión.
3. Isómeros de Posición y Antisépticos
Impacto de la posición del grupo -OH en la desinfección.
4. Liposolubilidad y Barrera Hematoencefálica
Variación del comportamiento biológico en series homólogas.
Introducción a la Química Orgánica
Simuladores 3D Interactivos Disponibles
Esta guía cuenta con dos avanzados simuladores interactivos tridimensionales basados en JSmol, accesibles mediante los botones flotantes de la esquina inferior derecha de la pantalla:
- Simulador de Isómeros Estructurales (icono de cubos): Te permite visualizar en 3D y comparar isómeros de cadena, posición y función. Incluye herramientas para rotar las moléculas, activar el modo modelo para editar enlaces, ver cargas parciales y realizar optimizaciones energéticas (cálculo MMFF94).
- Simulador de la Serie Homóloga (icono de estructura): Te permite explorar el crecimiento de la cadena de los alcanos lineales desde el metano (C₁) hasta el docosano (C₂₂), analizando el incremento progresivo de carbonos y su impacto en la estructura tridimensional y la energía del compuesto.
¡Úsalos en cualquier momento durante tu lectura para interactuar con las moléculas en tiempo real!
La isomería es el fenómeno mediante el cual dos o más compuestos diferentes se representan por medio de fórmulas moleculares idénticas. Las moléculas isómeras poseen diferentes propiedades físicas y químicas, y estas diferencias se atribuyeron a la existencia de fórmulas moleculares distintas. Los compuestos que poseen la misma fórmula molecular, pero diferentes fórmulas estructurales, reciben el nombre de isómeros (del griego, iso, igual; meros, parte).
Isómeros Estructurales
Hay tres tipos de isómeros estructurales:
- Isómeros funcionales: Estos isómeros tienen la misma fórmula molecular pero diferente grupo funcional. Por ejemplo, el alcohol etílico y el éter dimetílico son C2H6O. Este tipo de compuestos tienen propiedades físicas y químicas distintas.

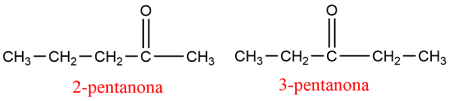

- Isómeros de posición: Estos compuestos tienen la misma fórmula molecular y el mismo grupo funcional pero este se ubica en diferente posición en la cadena de carbonos. Ejemplo: 2-pentanona y 3-pentanona.

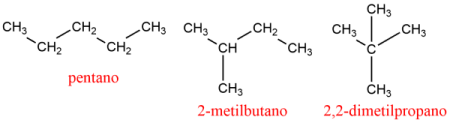

- Isomería de Cadena (o de Esqueleto): Los isómeros de cadena tienen la misma fórmula molecular y el mismo grupo funcional, pero difieren en la disposición de los átomos de carbono en la cadena principal. Esto significa que la estructura de su esqueleto carbonado es diferente. Ejemplo: Para la fórmula molecular C5H12, existen tres isómeros de cadena:
Conexión Clínica: Isómeros de Función y Anestesia
Compuestos con la misma fórmula molecular C4H10O pueden comportarse de formas completamente diferentes según su grupo funcional:
- El Éter dietílico (un éter) fue el primer anestésico general inhalado seguro utilizado en cirugía.
- Su isómero de función, el 1-Butanol (un alcohol), es un solvente industrial altamente tóxico y nocivo para el organismo sin propiedades anestésicas seguras.
Aplicaciones de la Isomería Estructural: Cadena, Posición y Función
La isomería estructural determina que compuestos con la misma fórmula molecular presenten propiedades y aplicaciones totalmente distintas en la industria y la vida cotidiana:
- Isómeros de Cadena y el Combustible (Octanaje): El n-octano (cadena lineal) y el isooctano (2,2,4-trimetilpentano, de cadena ramificada) comparten la fórmula C8H18. Mientras que el n-octano provoca combustiones inestables ("golpeteo") en los motores, el isooctano se quema de forma suave y eficiente, sirviendo como el estándar de 100 octanos para clasificar gasolinas.
- Isómeros de Posición y Desinfección: El 1-Propanol y el 2-Propanol (alcohol isopropílico) tienen la fórmula C3H8O. El 2-propanol posee un carbono secundario con el grupo -OH, lo que le confiere mayor volatilidad y poder antiséptico, haciéndolo ideal para desinfectar heridas y limpiar equipos electrónicos. Por su parte, el 1-propanol se utiliza principalmente como disolvente industrial en pinturas e impresiones.
- Isómeros de Función y Vida Diaria: La Acetona (una cetona con fórmula C3H6O) es un solvente de baja toxicidad muy utilizado en cosméticos (quitaesmalte) y resinas. Su isómero de función, el Propanal (un aldehído), es un gas altamente reactivo e irritante que solo tiene aplicaciones en síntesis química industrial cerrada.
Series Homólogas
El número total de posibles compuestos orgánicos es infinito. No obstante, estos compuestos pueden dividirse en un número comparativamente pequeño de clases en base a sus semejanzas estructurales. Por tanto, el conocimiento de algunos miembros de cada clase permite hacer predicciones sobre las propiedades físicas y químicas de casi todos los demás miembros de esa clase. Una familia de compuestos semejantes constituye una serie homóloga (homos, igual). Los miembros individuales de la serie son homólogos. Las características de una serie homóloga son:
- Todos los compuestos de la serie contienen los mismos elementos y pueden representarse mediante una fórmula general muy simple.
- La fórmula molecular de cada homólogo difiere de la que precede y de la que le sucede por un incremento de un grupo metileno "-CH2-".
- Existe una variación gradual en las propiedades físicas con el incremento de la masa molecular.
- Todos los compuestos de la serie exhiben propiedades químicas semejantes
Conexión Biomédica: Series Homólogas y Liposolubilidad
El concepto de serie homóloga permite predecir el comportamiento biológico de compuestos en el cuerpo humano:
- En la serie homóloga de los alcoholes monohídricos (Metanol Etanol Propanol Butanol), al aumentar la cadena de carbonos (incrementando el grupo -CH2-) aumenta la liposolubilidad del compuesto.
- Una mayor liposolubilidad facilita que las moléculas atraviesen las membranas celulares y la barrera hematoencefálica. Esto explica por qué el alcohol de cadena más larga suele poseer un mayor efecto anestésico y neurotóxico que el de cadena corta.
- Nota Toxicológica: El metanol, a pesar de ser el más corto de la serie, es sumamente tóxico debido a que en el hígado se metaboliza en formaldehído y ácido fórmico, provocando acidosis metabólica severa y ceguera permanente por daño al nervio óptico.
¿Deseas ver cómo varía la estructura tridimensional en la serie homóloga?
Abrir Simulador 3D de la Serie Homóloga (C₁ - C₂₂)
Podcast: Isómeros
Escucha la narración explicativa sobre los conceptos de isomería en la química orgánica.
Video Educativo: Isómeros
Visualiza una explicación detallada sobre los conceptos de isomería y series homólogas en química orgánica.
Infografía: Isómeros
- 1. ¿Qué es la isomería?
- 2. ¿Cuáles son los tres tipos principales de isomería constitucional o estructural?
- 3. ¿Qué diferencia estructural y biológica existe entre el éter dietílico y el 1-butanol?
- 4. ¿Cómo define una serie homóloga en química orgánica y cuál es su diferencia con la isomería?
- 5. ¿Cómo influye el tamaño de la cadena de carbono en los puntos de ebullición dentro de una serie homóloga?
- 6. ¿Qué es la barrera hematoencefálica y cómo afecta la potencia de un anestésico el incremento de grupos metileno?
- 7. Explique la causa de la extrema toxicidad del metanol comparada con la del etanol.
- 8. ¿Qué tipo de isomería presentan la 2-pentanona y la 3-pentanona?
-
Compare el éter dietílico y el 1-butanol como isómeros de función. Explique cómo el cambio del grupo funcional (éter frente a alcohol) altera drásticamente sus propiedades y sus aplicaciones médicas o toxicológicas.
-
Fisiológicamente, ¿cómo afecta el incremento del grupo metileno (-CH2-) en la serie homóloga de alcoholes monohídricos a su liposolubilidad y a su capacidad para cruzar la barrera hematoencefálica?
-
Describa el mecanismo toxicológico por el cual la ingesta de metanol provoca ceguera, contrastándolo con el metabolismo y efecto del etanol en el cuerpo humano.
