Instrucciones
Usted tiene las siguientes opciones en este simulador para moléculas pequeñas tanto inorgánicas como orgánicas.
- En la parte superior, aparecen los botones 2D y 3D para que pueda observar el modelo en dos o tres dimensiones.
- A continuación se presenta el modelo en dos o tres dimensiones.
- "Search" puede ser utilizado para buscar alguna molécula, escribiendo el nombre en inglés, por ejemplo al escribir, sulphuric acid (ácido sulfúrico).
- Color de fondo, sirve seleccionar el color del fondo del modelo en tres dimensiones.
- Acercar +, acerca el modelo.
- Acercar -, aleja el modelo.
- Girar X, Y, Z, para girar el modelo en tres dimensiones en los ejes x, y, z.
- Alambres, varillas y pelotas y varillas, para cambiar el modelo en tres dimensiones en esas representaciones.
- Energía, aparce en la parte superior la energía de la molécula en kJ/mol o kcal/mol.
- Minmizar por MMFF94, normalmente las estructuras iniciales que se crean en los simuladores poseen energías mucho mayores a las que tendría un objeto real, por esta razón, se utilizan algoritmos para calcular las posiciones y fuerzas originales, con el objetivo de minimizarlas y que sean más realistas.
- Arrastrar Minimizar, usted puede arrastrar un átomo, soltarlo y entonces el sistema hace un cálculo de minimización de energía.
- Simetría, muestra los planos de simetría en la molécula.
- Editar, puede editar la molécula agragando o quitando átomos y enlaces.
- Superficie VDW, la superficie de van der Waals de una molécula es una representación abstracta o modelo de esa molécula, que ilustra dónde, en términos muy generales, podría haber una superficie para la molécula en función de los cortes duros de los radios de van der Waals para átomos individuales, y representa una superficie a través de la cual la molécula podría concebirse interactuando con otras moléculas.
- PEM es el mapa de potencial electrostático.
- Carga parcial calcula la carga parcial de cada átomo.
- Tetraedros, para el caso que exista alguna átomo tetraédrico.
- Dipolos enlaces, para ver el los dipolos de todos los enlaces.
- Dipolo molecular, para ver el momento dipolar resultante de toda la molécula.
- Hibridación sp, sp2 y sp3, para ver la hibridacion del átomo de carbono.
- Anillo aromático, muestra los anillos aromáticos.
- Heteroátomo, muestra los heteroátomos en heterociclos.
- C quiral (nomenclatura R/S) y E/Z para isomería geométrica en alquenos, los descriptores R/S permiten indicar en un compuesto orgánico la configuración (la disposición espacial de los sustituyentes) de un carbono o centro quiral, estereocentro o centro estereogénico, que es el caso de un átomo de carbono con cuatro sustituyentes diferentes. Se añade R o S entre paréntesis como prefijo delante del nombre de la molécula orgánica. En caso de ser más de uno el centro estereogénico, separados por coma se indica el descriptor R o S de cada uno, precedido del número o localizador que identifica su posición.
- Invertir R/S, para cambiar la quiralidad.
- Nomenclatura E/Z en Alquenos, el sistema tradicional para nombrar los isómeros geométricos de un alqueno, en el que los mismos grupos están dispuestos de manera diferente, es nombrarlos como cis o trans. Sin embargo, es fácil encontrar ejemplos donde el sistema cis-trans no se aplica fácilmente.
- N electrones, O electrones y S electrones, para ver los electrones libres del nitrógeno, oxígeno y azufre.
- C primario, C secundario, C terciario, C cuaternario, identifica la clasificación de los átomos de carbono.
- Dadores y aceptores de puentes de hidrógeno, señala los átomos que pueden dar o aceptar puentes de hidrógeno
- Botón 2D, cuando escoge el botón 2D, la aplicación tiene su propio menú y quedan inhabilitados todos los botones 3D.
Laboratorio de IA: Tu Copiloto de Estudio
Aprende a usar la Inteligencia Artificial Científica
La IA no sirve solo para dar respuestas rápidas, sino para profundizar el pensamiento clínico, la lógica mecanística y el análisis estructural cuantitativo. Aquí tienes "Prompts" estructurados de nivel universitario para desafiar tu comprensión sobre los alquenos, la naturaleza cuántica del doble enlace (π/σ), la estereoquímica biomédica y el grado de insaturación:
1. Isomería Cis/Trans, Membranas y Riesgo Cardiovascular
Impacto de la conformación molecular en la elasticidad celular.
2. Fotoisomerización de Alquenos en la Visión Humana
Transducción fotoquímica de energía en impulsos nerviosos.
3. Reactividad Alquénica, Inflamación y Mecanismo de AINEs
Poliinsaturación del ácido araquidónico y síntesis de prostaglandinas.
4. Nomenclatura E/Z y Estereofarmacología Antitumoral
Farmacodinámica del isómero (Z)-Tamoxifeno contra el cáncer de mama.
5. Nube π, Nucleofilia y Reactividad Electrofílica
Mecanismo electrónico: traslape lateral de orbitales p y afinidad por electrófilos.
6. Grado de Insaturación (IDH), Polienos y Terpenos Cíclicos
Resolución deductiva de estructuras: anillos vs dobles enlaces en biomoléculas.
Alquenos
Fundamento estructural: Para comprender en detalle cómo se originan los orbitales y la geometría del carbono, te invitamos a consultar el tema de Hibridación del Carbono. En los alquenos, los átomos de carbono que forman el doble enlace presentan hibridación sp2, la cual produce una geometría trigonal plana con ángulos de 120° y deja un orbital p puro perpendicular que se solapa lateralmente para formar el enlace π (pi).
En el organismo humano, dos consecuencias directas de esa arquitectura electrónica gobiernan la salud y la enfermedad: primero, la restricción rotacional alrededor del doble enlace, que genera geometrías espaciales fijas (isómeros cis/trans o E/Z) capaces de definir desde la fluidez indispensable de una neurona hasta el riesgo de infarto masivo; y segundo, la reactividad de la nube de electrones π, que actúa como el blanco predilecto de enzimas biosintéticas del dolor y del estrés oxidativo tisular.
A diferencia de los enlaces simples (alcanos), que pueden girar libremente sobre su propio eje, el doble enlace alquénico es rígido como una barra y no puede rotar sin romperse. Esta rigidez deja a los átomos fijos en dos orientaciones espaciales llamadas isómeros geométricos:
- Forma cis (o Z): Los grupos principales quedan hacia el mismo lado del doble enlace, provocando que la cadena se doble o acode (como una letra «V»).
- Forma trans (o E): Los grupos principales quedan en lados opuestos (cruzados), manteniendo la molécula alargada y recta.
Explora cómo las propiedades físicas y químicas de los alquenos se traducen en fenómenos fisiopatológicos y terapéuticos directos:
Integración Estructural: De la Hibridación sp2 al Enlace Alquénico
Con este horizonte biomédico claro, definimos químicamente a los alquenos como hidrocarburos insaturados (u olefinas) que contienen al menos un doble enlace carbono-carbono (-C=C-).
Para profundizar en la formación de los orbitales atómicos e híbridos, puedes revisar la lección de Hibridación del Carbono. En los alquenos destacan los siguientes aspectos estructurales:
- Cada carbono con doble enlace adopta hibridación sp2 (trigonal plana), con tres orbitales híbridos coplanares orientados entre sí formando .
- El orbital p puro perpendicular que no participó en la hibridación se solapa lateralmente con el del carbono vecino para formar el enlace π (pi), responsable de la rigidez conformacional (isomería cis/trans) y de la particular reactividad electrónica del alqueno.
- El representante elemental de esta serie es el eteno o etileno (CH2=CH2), utilizado en polímeros biomédicos y como fitohormona gaseosa.

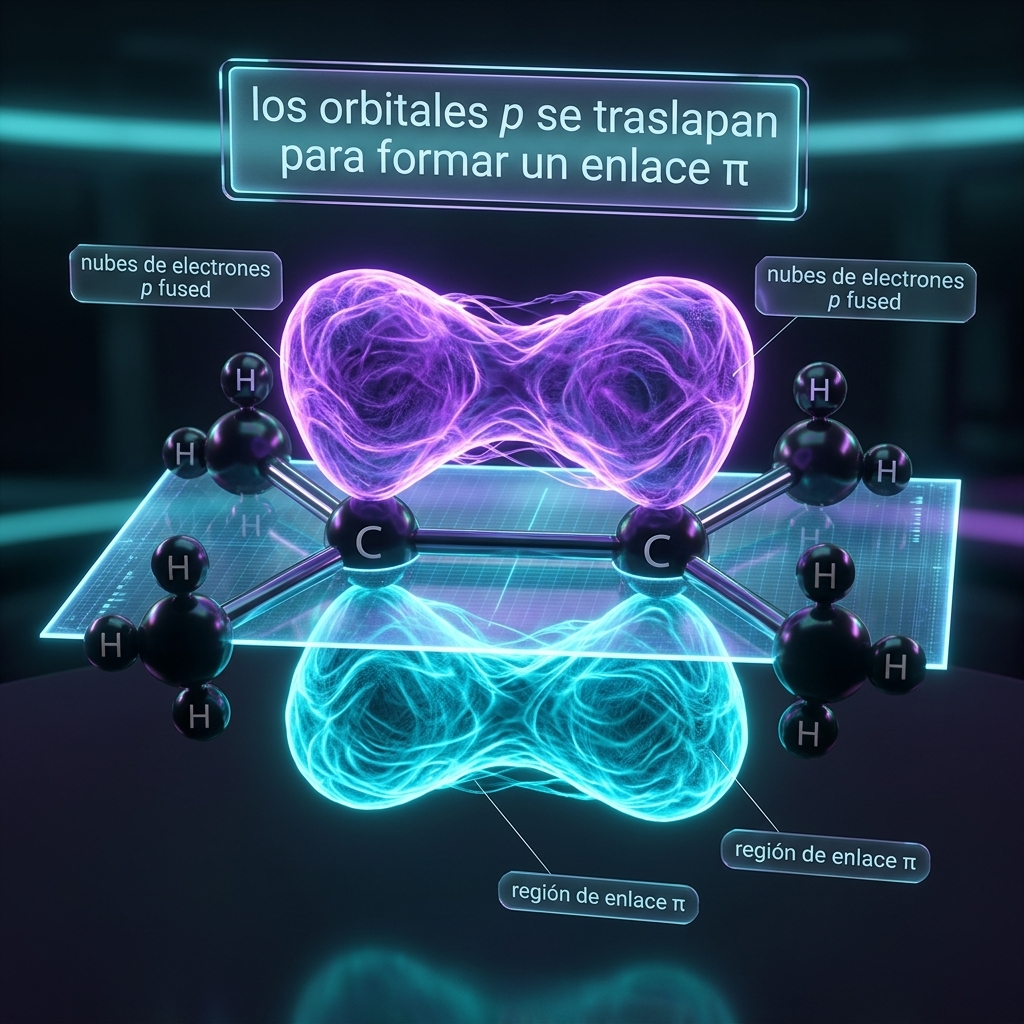

Traslape lateral de orbitales p (enlace π) Esqueleto molecular coplanar y densidad electrónica $\pi$ superior e inferior

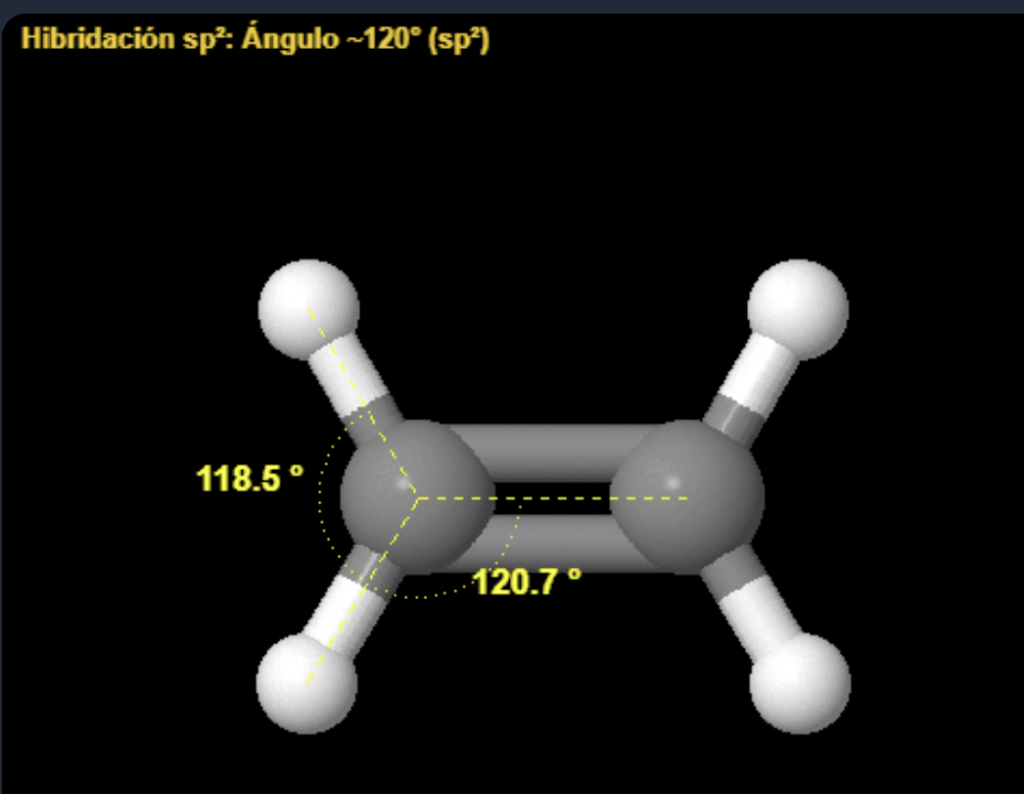

Geometría y Hibridación sp2 Ángulos experimentales reales en el eteno: H-C-H (118.5°) y H-C=C (120.7°)
¿Por qué reaccionan los alquenos? El origen electrónico de su reactividad
A diferencia de los alcanos (que contienen exclusivamente enlaces σ fuertes y son químicamente inertes bajo condiciones fisiológicas o de laboratorio moderadas), las reacciones de los alquenos se deben por completo a las características electrónicas del doble enlace:
Fórmulas Generales, Grado de Insaturación (IDH) y Variantes Estructurales
La fórmula molecular de un hidrocarburo está íntimamente ligada a su arquitectura electrónica y topológica. Para comprender cómo varía según el número de dobles enlaces y la presencia de anillos, partimos del alcano acíclico de referencia (CnH2n+2, que tiene saturación total con IDH = 0).
1. Alquenos Acíclicos (1 Doble Enlace)
La formación de un único enlace π resta exactamente dos átomos de hidrógeno respecto al alcano homólogo.
Ejemplo: Eteno (C2H4), propeno (C3H6).
2. Múltiples Dobles Enlaces (Polienos)
Cada doble enlace adicional (k) elimina 2 átomos de H más:
• Dienos (k = 2): CnH2n−2 (IDH = 2). Ej: 1,3-butadieno (C4H6).
• Trienos (k = 3): CnH2n−4 (IDH = 3). Ej: 1,3,5-hexatrieno (C6H8).
3. Estructuras Cíclicas (Cicloalquenos)
Cerrar una cadena en anillo consume 2 H (1 insaturación). Un cicloalqueno con un doble enlace suma 1 ciclo + 1 enlace π:
• Cicloalqueno: CnH2n−2 (IDH = 2). Ej: Ciclohexeno (C6H10).
• Ciclodieno: CnH2n−4 (IDH = 3). Ej: 1,3-ciclohexadieno (C6H8).
La Regla Unificada: Índice de Deficiencia de Hidrógeno (IDH / IHD)
Para cualquier hidrocarburo con fórmula molecular CCHH, el total de insaturaciones se calcula mediante la fórmula matemática:
Nota Isomérica: Compuestos con idéntico IDH pueden ser isómeros de función o de cadena. Por ejemplo, el 1-butino (alquino con un triple enlace = 2 enlaces π), el 1,3-butadieno (dieno con dos dobles enlaces = 2 enlaces π) y el ciclobuteno (1 anillo + 1 doble enlace = IDH 2) comparten la misma fórmula molecular: C4H6.
| Familia / Estructura | Enlaces π | Anillos | IDH | Fórmula General | Ejemplo Representativo |
|---|---|---|---|---|---|
| Alcano acíclico (Referencia saturada) | 0 | 0 | 0 | CnH2n+2 |
Hexano (C6H14) |
| Alqueno acíclico (1 doble enlace) | 1 | 0 | 1 | CnH2n |
1-Hexeno (C6H12) |
| Dieno acíclico (2 dobles enlaces) | 2 | 0 | 2 | CnH2n−2 |
1,3-Hexadieno (C6H10) |
| Trieno acíclico (3 dobles enlaces) | 3 | 0 | 3 | CnH2n−4 |
1,3,5-Hexatrieno (C6H8) |
| Cicloalqueno (1 ciclo + 1 doble enlace) | 1 | 1 | 2 | CnH2n−2 |
Ciclohexeno (C6H10) |
| Ciclodieno (1 ciclo + 2 dobles enlaces) | 2 | 1 | 3 | CnH2n−4 |
1,3-Ciclohexadieno (C6H8) |
| Polieno Cíclico General (r ciclos, k dobles enlaces) | k | r | r + k | CnH2n + 2 − 2(r + k) |
Limoneno (1 anillo + 2 dobles = IDH 3, C10H16) |
Podcast: Alquenos en las Ciencias Médicas
Escucha la narración explicativa sobre los orbitales híbridos sp2, el enlace pi (π) y la importancia del enlace doble en fisiología y diseño de fármacos.
Video Educativo: Alquenos
Visualiza una explicación detallada sobre la estructura, reactividad y propiedades fundamentales de los alquenos en la química orgánica y biomédica.
Presentación en PDF: Alquenos
Para mejor experiencia en celular, abre la presentación directamente:
Abrir Presentación PDFVisualiza la Presentación.

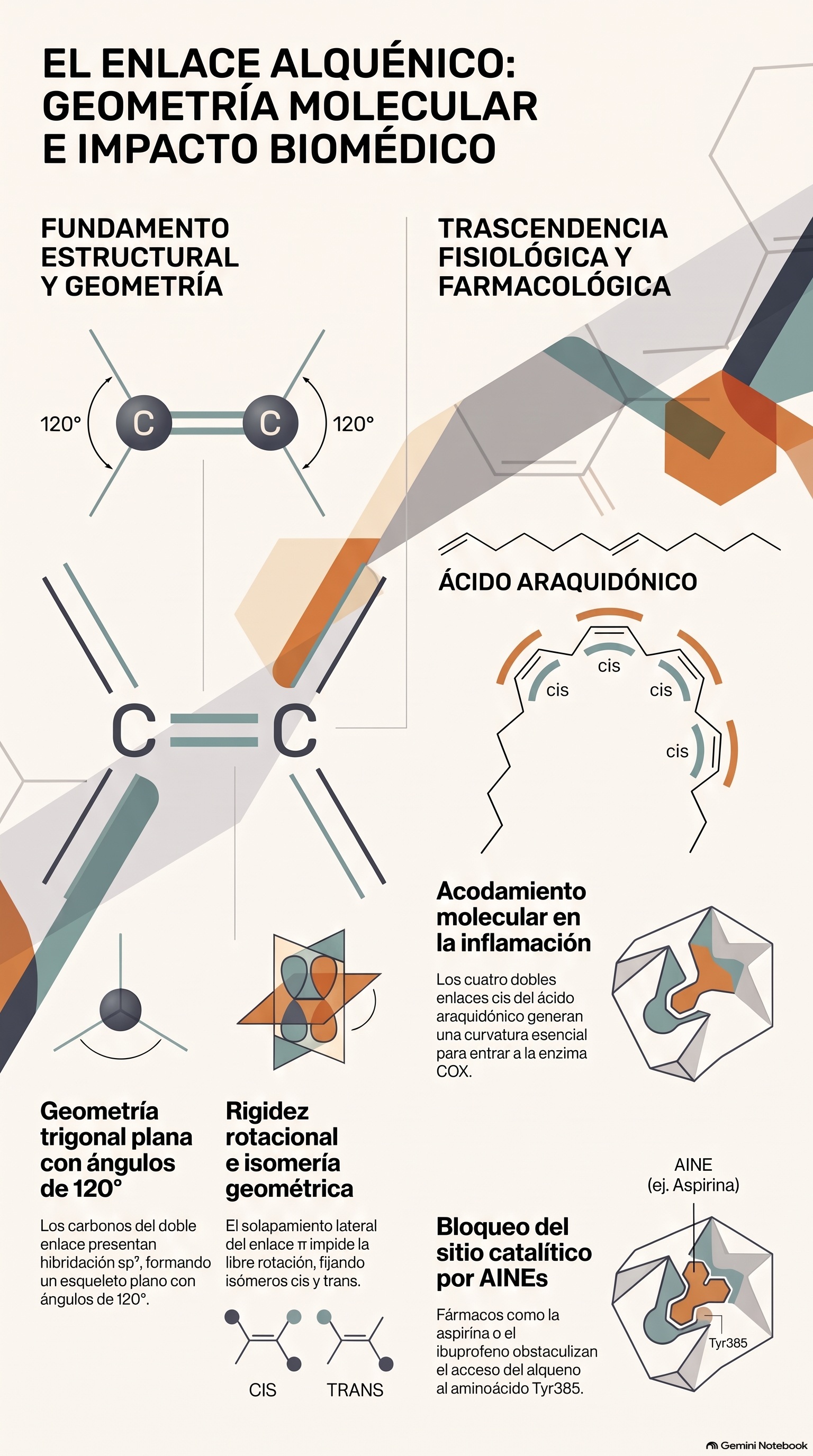

Infografía: Alquenos
Guía de Estudio: Alquenos, Estructura y Enlace sp2
Una guía interactiva para comprender los alquenos, su hibridación y su trascendencia médica.
Contenido de la Guía de Estudio
Esta guía de estudio cubre los siguientes temas:
- Preguntas de Quiz (con respuestas explicadas)
- Preguntas de Ensayo clínico-fisiológicas
- Glosario de Términos Clave
Explora la estructura, el enlace sp2 y las características principales de los alquenos en la medicina.
Quiz de Autoevaluación
Haz clic en cada pregunta para desplegar la respuesta.
Preguntas de Ensayo y Análisis Clínico
Haz clic en cada pregunta para consultar los criterios docentes y pulsa en "Ver Respuesta Modelo Oculta" para contrastar tu análisis.
Glosario de Términos Clave
Haz clic en cada término para ver su definición.
